清扬网络运行管理产品试用版本的安装和部署简单步骤

  清扬网络运行管理产品采用扫描工作模式,对支持SNMP协议的网络设备进行管理。产品安装便捷,仅需要安装管理端,然后配置扫描网段就可以得到整个网络的树状拓扑图示,进一步实现软件提供的各种功能。本文仅介绍安装、扫描的步骤。

1. 管理端安装
 1.1. 安装要求
  Windows 2000以上操作系统的普通计算机。
 1.2. 环境要求
  网络设备必须满足:1)已经配置了IP地址。2)已经启用了SNMP协议。
 1.3. 试用版本安装步骤
  打开http://www.qycx.com/nms.htm下载网络运行管理产品。将nms.zip解压缩后,找到setup目录下的setup.exe程序,双击运行。
  按照安装向导引导完成安装。
2.检查和配置SNMP协议的Community
  对于支持SNMP协议的网络设备,如果该SNMP协议的Community采用的是缺省的public/private,则该调过该步骤,进入下一步。

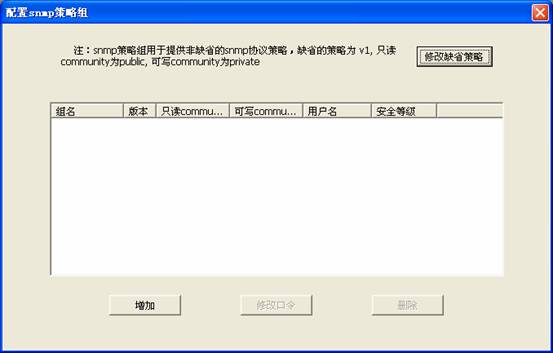

  对于自行设置的Community需要进行以下的操作,打开[配置]/[SNMP组策略配置],点击下图中出现的“修改缺省策略”按钮,将该策略设置为你自行设置的Community字符串即可。(如下图1)


图表 1 清扬运行管理产品-配置SNMP协议的Commnuity

3.配置扫描网段
  在产品界面,打开[配置]/[网段配置]菜单,进入进入如下“管理网段配置”界面:

图表 2 清扬运行管理产品-配置扫描网段

  点击左下角的“添加管理网段”,进入“配置管理网段”界面:

图表 3 清扬运行管理产品-添加需要扫描的管理网段

  其中, 5个参数项中,根据扫描对象的不同,可以分别填写需要扫描的网络设备和该网络设备管理下的计算机网段。
  首先,是扫描网络设备的配置。参考如下配置:
  [起始IP]:填入需要扫描的网络设备的IP地址;
  [扫描对象]:选择网络设备。
  确定后,添加成功。
  其次,扫描上述网络设备的交换机的配置。参考如下配置。
  [起始IP]:填入需要扫描上述网络设备管理下的计算机的起始IP地址;
  [结束IP]:填入需要扫描上述网络设备管理下的计算机的结束IP地址;
  [扫描对象]:选择计算机。
  确定后,再次添加成功。

4.启动扫描,并观察扫描过程

  点击[系统]/[启动扫描网络设备],就启动了网络设备的扫描。
  点击[系统]/[启动扫描计算机],就启动了该网络设备下接入的计算机的扫描。

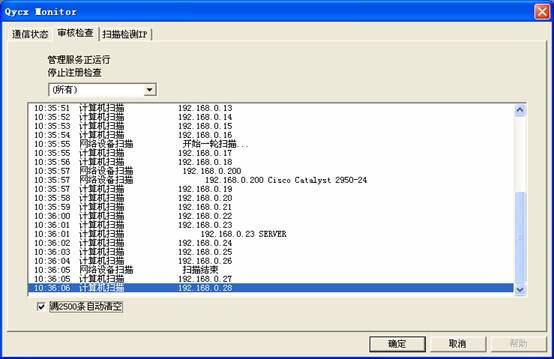

  此时,在[查看]/[系统状态窗]中,选择审核检查,我们就可以看到扫描的过程。

图表 4 清扬运行管理产品-网络设备扫描过程

5.扫描后自动获取网络设备树状拓扑
从系统状态窗中,看到网络设备扫描结果后,打开产品界面,选择[管理]/[网络管理]/[设备管理视图],就可以看到如下“网络设备和连接关系视图”:


图表 5 清扬运行管理产品-网络设备和连接关系视图

6.清扬运行管理产品的功能实现
清扬运行管理产品详细功能请参看http://www.qycx.com/network.htm
